Hola yipi:
Co depende del rizado de salida que hayas puesto me imagino que habras puesto mucho rizado para que te salga un condensador tan pequeño y es un condensador electrolitico normal, cuando lo compre no especifique nada relativo a Low ESR.
Sí Co depende del rizado deseado y sí también puse un valor bastante elevado, 0.1Vpp para ser exactos. Cuando construyes esta o cualquier fuente del tipo switchig los condensadores obligatoriamente deben ser del tipo Low ESR, de lo contrario calentarán, se quemarán y quien sabe que más cosas pueden llegar a hacer. Si no lo consigues en el comercio, una posible solución de compromiso es conseguir una de una fuente de PC del tipo ATX quemada o en desuso.
La Lmin me sale igual que a ti pero de momento no he encontrado una mas cercana a la de 66 uH que la de 100 uH, me he planteado hacerla yo mismo y he comprado un nucleo toroidal de ferrita pero me han dicho que no sirve, que tiene que ser de otro material como MPP, y por el momento he abandonado la idea. No se a que te refieres con lo de que sea apta para 50 Khz, solo te puedo decir que es del tipo de nucleo cilindrico y que es de 100 uH y 1 A.
Hay nucleos que no son aptos para frecuencias elevadas y a eso me refiero, por ejemplo los nucleos de hierro pulverizado no son aptos para los 50KHz que tu deseas, en princípio no conozco núcleos de ferrite que no puedan soportar los 50KHz, los ferrites que conozco todos son aptos para más de 50KHz, aunque algunos son más aptos que otros para la frecuencia y función que tu deseas darle. Pero para darte una idea, en una fuente de PC tipo ATX dentro vas a encontrar 3 núcleos de ferrite tipo EE o EI de distintos tamaños (no sirven el toroidal ni las bobinas de las salida y tampoco el filtro EMI de la entrada) , si tú agarras el de tamaño medio (el que pertenecería a la fuente auxiliar) ese núcle si te serviría para que tú mismo puedas hacer la bobina con la inductancia buscada, es del materíal correcto para la aplicación que estas contruyendo. Con respecto al toroidal que compraste, deberías tener más datos antes de descartarlo.
A mi Ct para 50 kHz me da 438 pF y el valor mayor y mas cercano es 470 pF. Otra historia es que estoy usando el tipico condensador del tipo lenteja no se si sabes a los que me refiero y no se si ese tipo es el adecuado para estos usos.
Me doy cuenta del condensador que usas, son los llamados 'cerámicos', a esa frecuencia si bien no creo que influya mucho en el funcionamiento general, igual puedes probar con uno del tipo NPO o del tipo plate. También deberías probar con el valor que te e pasado por si sacaste mal el cálculo (uno de los dos le tiene que haber pifiado
)
Rsc da 0,3 pero el valor mas cercano es 0,33.
Si, en eso tienes razón, pero ten en cuenta que la corriente que entregará la fuente antes de protegerce será un poco menor a la deseada.
El aparato con el que mido la frecuencia te permite ver las señales en la pantalla, es una mezcla entre osciloscopio y polimetro. Lo he comprobado con un generador de señales hasta frecuencias de GHz y mide bien, lo que casi descarta que sea culpa del medidor.
OK, te preguntaba solo para descartar un error de medida, ten en cuenta que lo que debes medir es la frecuencia del rizado en la tensión de salida, si con un capacitor de 470uF se te complica, bájale el valor del mismo hasta por ejemplo 22uF, y de esta manera tendrás un rizado superior. Y por supuesto siempre con una buena carga en la salida produciendo un consumo a la fuente.

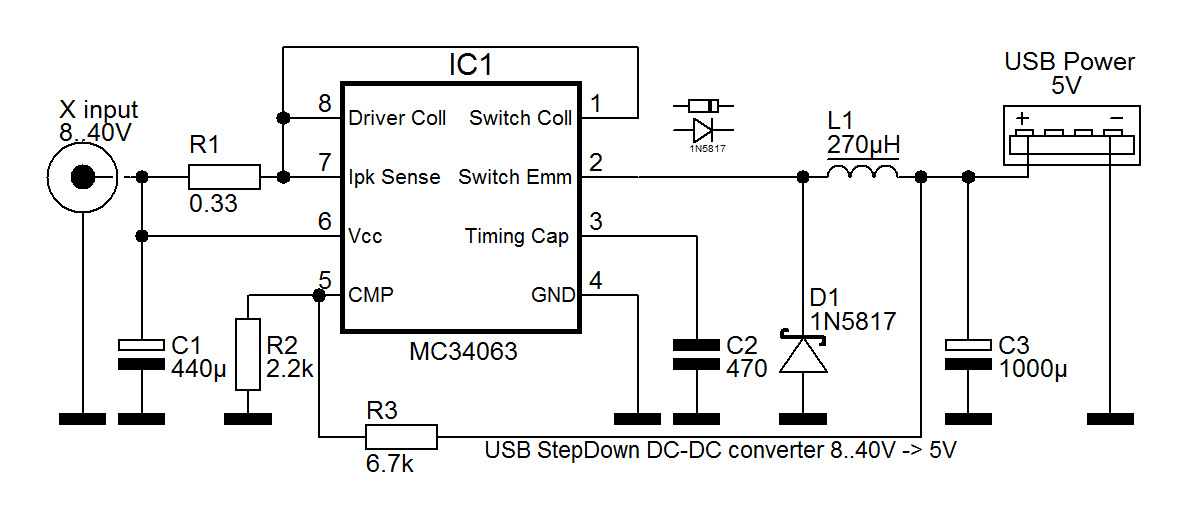

Por otra parte por lo que veo en el diagrama interno del MC34063 en la frecuencia solo interviene Ct y la realimentacion a traves de R2 y R1, porque el hecho de que la bobina sea mucho mayor no creo que influya en la frecuencia de funcionamiento, no crees?
De hecho solo interviene Ct, R1 y R2 no tiene nada que ver con la frecuencia de salida, R1 y R2 son solo la realimentación de tensión, para poder controla la tensión de salida. Como ya te comente, no debería influir la inductancia de 100uH, lo que si puede influir es que esa bobina no sirva para 50KHz y por eso te propuse que la construyas con un nucleu de fuente ATX que si sabemos que funciona perfecto a esa frecuencia.
Estamos en contacto. Un saludo.
Atte. CARLOS.
