Tras 2 semanas preparando el PCB de mi reloj... he fracasado, pero lo peor de todo es que he fracaso sin llegar a tomar la salida.
Se trata de un PCB bastante complicado, de unos 25 cm de largo, a dos caras y con mezcla de componentes SMD y through hole.
Conseguí fabricarlo con el método de la plancha y taladrarlo con mis taladros de arquímedes... todo iba bien, aunque durante el atacado empecé a sospechar que el baño de cobre del pcb quizás fuese demasiado fino, pues se atacó muy rápido.
Decidí empezar soldando el PIC18LF4550 en formato SMD y me quedó perfecto.... hasta que espantado descubrí que lo había soldado girado 90º... el resto ya se lo pueden imaginar... al intentar desoldarlo (aunque puse todo el cuidado que no había dedicado a colocar el PCI) las pistas se levantaron del pcb por efecto del calor.
La sensación de desolación fue enorme... máxime por no tener nadie con compartirla... pero era necesario reponerse... y para ello, lo mejor una pequeña píldora de "resultados positivos".
Pese a que llevo enfrascado en este proyecto más de 2 años aún no había visto mis Nixies encendido así que para tomar ánimo decidí simplemente montar la fuente de alimentación en un protoboard e iluminarlos... su suave halo anaranjado ha sido como un reconstituyente para el alma y ahora ya estoy listo para empezar de nuevo... pero con un planteamiento radicalmente distinto
Como bien se dice: se aprende más de los errores que de los aciertos.

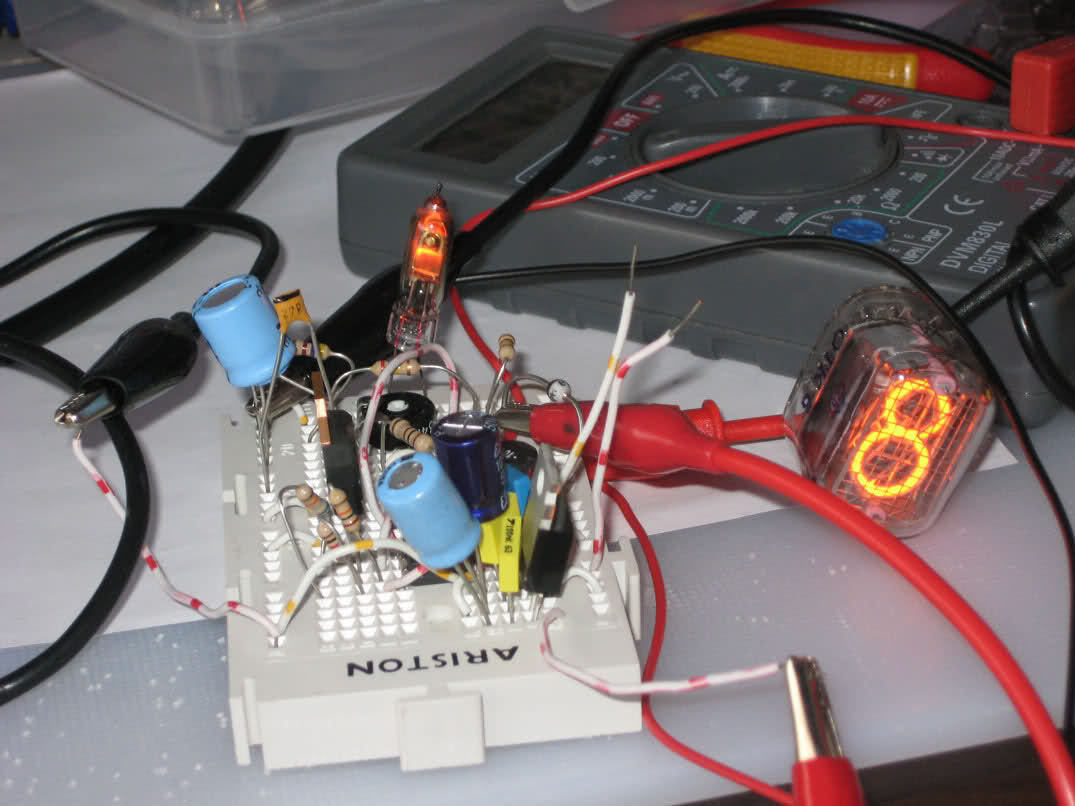

En esta foto se ve la fuente basada en el 555 alimentando un nixie in12 y un bulbo in3: En el bulbo no consigo una alimentación demasiado buena (posiblemente haya que aumentar la tensión). El Nixie está alimentado aquí a 155V.

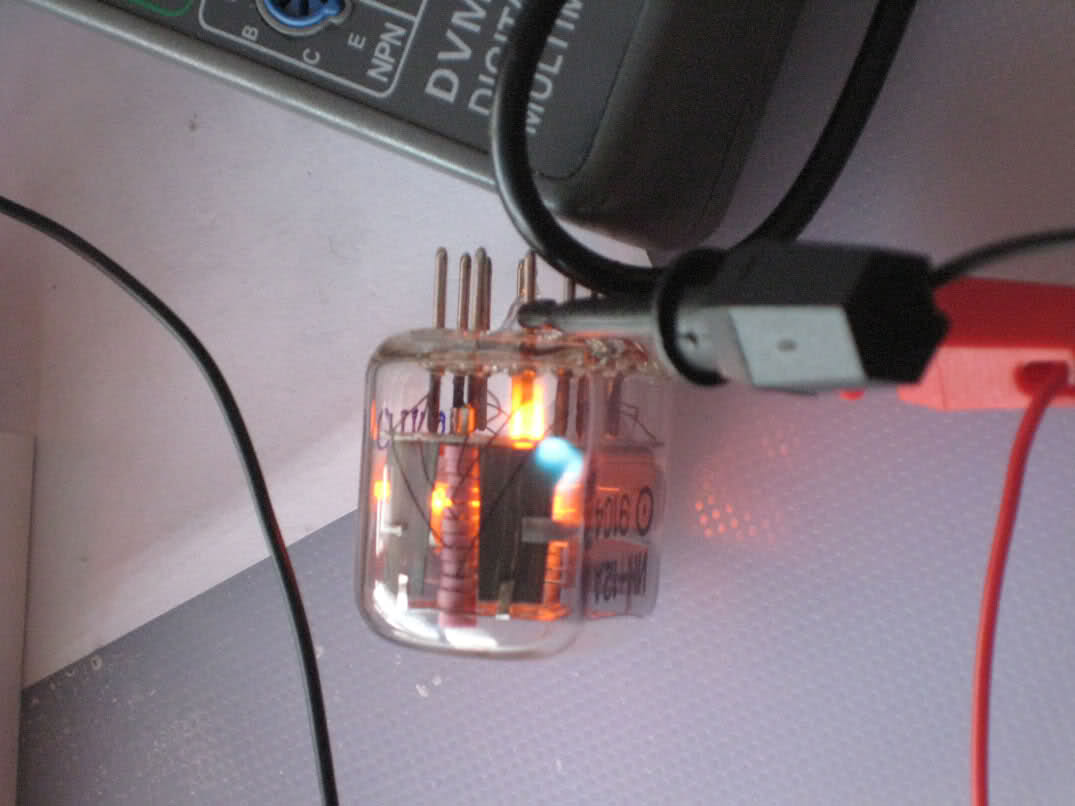

También he comprobado que a más de 155V algunos dígitos, especialmente el 7, empiezan a brillar por detrás y aparece además un especie de fulgor azulado, que se ve en la imagen. Este fulgor podría deberse a que el nixie contiene mercurio, que era un aditivo que se usaba en los últimos modelos para ampliar su duración.
