la receta de Arguiñano

[Sispic]

ingredientes para 4 placas :

1 Hornillo Electrico y cazo , cuidado ..... si es nuebo igual os hechan de casa .
5..10 Kg de Estaño sin plomo , asi cumpliremos la normativa .
Las tenazas de la barbacoa , yo me he complicado mas la vida y haver si con estos 4 hierros oxidadados me ahorro las quemaduras y salpicaduras en la mano .
Flux , mejor para ola asi no deja residuos .
PCB,s a soldar hasta 50x50 cm .




a la derecha una caja con PIC18F4520 y demas para que haga algo , subir bajar , tiempo de precalentaminento , soldadura ETC .
Tambien hará de termostato cuando encuentre algun diseño hasta 300 grados .

Continuará y haver si lo termino y lo dejo mas vistoso , menuda chapuzilla .

Esta vez la lucha en la arena es muy calurosaaa .

[Arbolito]

Hola sispic bueno si que esta interesante
Si no te es molestia podrías indicarme el método para introducir la placa ba mejor dicho ¿como ases para que se suelde?
nunca e realizado este tipo de soldadura
un saludo

[LordLafebre]



maestro, que gran trabajo, ya me lo imagino terminado.... y a esperas de un videitoo

[Nocturno]

Señor cocinero, nuevamente a sus pies tras una demostración que con material de chatarrería y la olla de la abuela se puede hacer una máquina de soldadura profesional.

Enhorabuena.

[elmasvital]

se te olvidó mencionar el gptusb+ alpinista que tienes por ahí

Por cierto anonadado me dejas... el invento para que funciona para preestañar las placas no?

Cuanto tarda en calentar?

Qué cantidad de estaño tienes en la cacuela?


Hace poco vi un invento parecido pero claro era con estaño en pasta. Venia a hacer lo mismo pero con una pistola de aire caliente.

1 saludo

[Sispic]

Hombre , no tan pofesional  , pero placas vengan . En invierno a por la ola .

En calentar , depende del hornillo . es este caso unos 8kg de estaño unas 2 horas .

No se como se verá el video despues del precalentamiento... .muchos megas
http://www.winpic800.com/images/a_la_cazuela.MPG

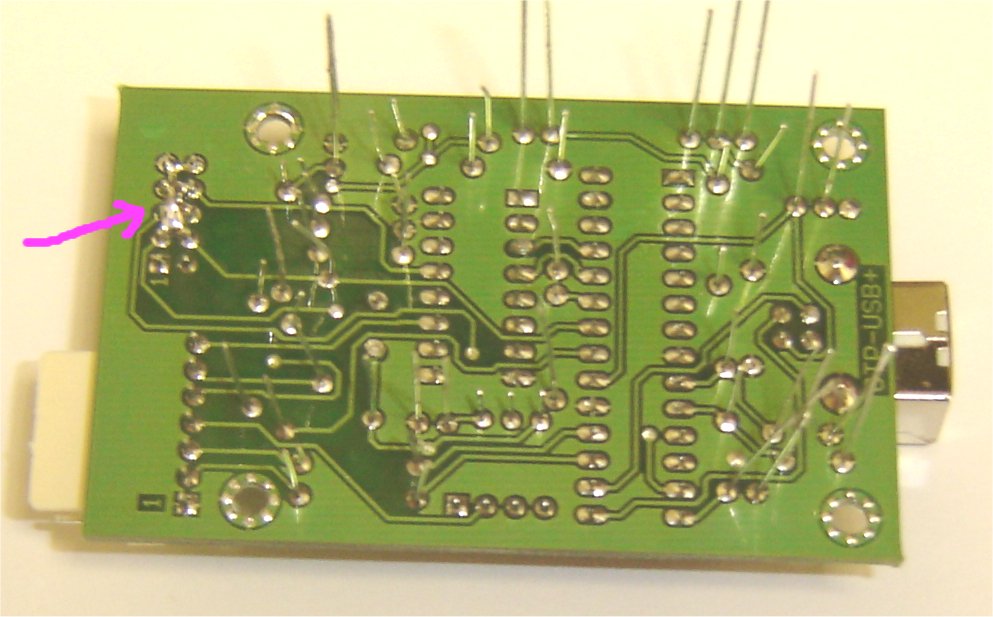

quedan bien , solo el pegote de la izquierda mas o menos grande y siempre en el mismo sitio .

se admiten sugerencias para ir mejorando .

[samshiel_pic]

Hola sispic tengo una pregunta antes de meterlo en la marmita de la pocion le das a Axterix con agua y jabon en el bigote?

jejeje ossseaaa que si antes de meter la placa en la olla la metes primero en agua con jabon? yo te lo digo por que he visto varias veces maquinas de soldadura por  ola y lo que hacen primero es meterlas en un cacharro lleno de agua con jabon y es para que no se quede estaño en donde no debe.

[5GTT]

Como mola cuando baja xD, muy currado si señor. Ahora a por el posicionador y ya te hacemos un monumento xD.

Saludos.

[Sispic]

saves que clase de  jabon ?

Quizas si venga bien un poco limpieza antes .

a por el posicionador ??  umm ... ya venden de hechos

[EA7FNJ]

Buenas a todos.

Hombre, se podria ir acondicionando la placa antes de la ola: limpieza, desengrasado, decapado, flux, y ola.
Tambien podrias montar un rodillo dentro y hacer que la placa pasara por el rodilla en vez de la inmersion, pues es soldadura por ola.

Mira aca a ver si te sirve de algo: http://www.monografias.com/trabajos13/elproces/elproces.shtml

73

[samshiel_pic]

Hola Sispic lo del jabon mas que agua con jabon es pasar la placa por la superficie del agua con espuma. El jabon tiene que ser espumoso, el  que tu elijas no se que decirte.

[samshiel_pic]

Es mas en el enlace que ha puesto EA7FNJ  ahi viene el proceso y pone:

--- Métodos de Aplicación

1. Espuma
2. Ola

Espero que esto te sirva de ayuda.

[elmasvital]

y con tanta espuma no degradará mucho el estañO? y si le pones algo de flux alli donde se te pone siempre el pegote?

[sfriswolker]

Gran trabajo SisPic. Nunca crei q se fuese capaz de llegar a tener semajante maquinaria

El inconveniente de la soldadura por ola es que es preciso diseñar la placa siguiendo unas reglas de diseño distintas a las habituales. Esto es especialmente aplicable a los componentes SMD, y es la razón por la que se te ha quedado ese pegote de estaño de la foto.
La soldadura por ola obtiene su nombre de la acción de lanzar una ola de estaño/plomo sobre la superficie inferior de la PCB inmóvil a soldar. Por eso me ha extrañado que funcione tan bien haciéndolo al revés, dejándo el estaño quieto y moviendo la placa. Pero también puede ser esta la razón por la que necesites un mecanismo para evitar que el estaño no se acumuñle formando un pegote.
Ya que adaptar todo lo que has hecho para realizar una ola de verdad es muy complicado, es aconsejable usar flux para distribuir el estaño en torno a los PADs y que no formen pegotes. Esto es algo a considerar ya que el estaño que usas no lleva resina de ningún tipo. El flux lo podrás limpiar posteriormente usando el producto correspondiente.

suerte!

PD: El proceso de soldadura por ola es algo que siempre me ha impresionado. Como funcionan por ejemplo las máquinas de soldadura por ola en una cadena de montaje de placas base es algo impactante. Auí os dejo un video que he encontrado en google sobre cómo eliminar las escorias que se forman en la superficie del estaño:
http://mauixstr.vo.llnwd.net/o1/pcb007/flash/Customer_Training_2/Customer_Training_2.html

PD2: Y esto es lo que nuestro compañero sispic intenta hacer, pero sin mecanismo de bajada . Ya sólo queda hacer el regulador PID para llevar el control de la temperatura y seguir las curvas del estaño:
http://www.howardelectronics.com/goot/images/POT50e.wmv

PD3: Etapa de soldadura por ola en el proceso de fabricación de una placa base
http://www.pcstats.com/articleview.cfm?articleid=1722&page=14

[vszener]

Joe que guapo!!! el soldar a mano se va acabar!!!jeje
