utilización ds18b20 en termostato con 16f886

[Cesareus]

Hola a todos, estoy tratando de utilizar la famosa sonda digital en un programita que había hecho para un lm35 en picc con las librerías 1wire.c y ds1820.c y en la simulación en proteus no me aparecen ni los valores de la medición ni valores que había seteado por defecto y que son modificables a trabes de pulsadores en 4 entradas del pic. y la falla se presenta cuando se llama a la función ds1820_read(), evidentemente no me esta leyendo la entrada correspondiente. Les agradecería me ayuden. Saludos. Adjunto el correspondiente programa y librerías.

[Cesareus]

#include <main.h>
#include <lcd.c>
#include <1wire.c>
#include <ds1820.c>
#define RELE PIN_C4
#define RELE1 PIN_C3
#define SW1 PIN_A1 //PORTA RA1
#define SW2 PIN_A2 //PORTA RA2
#define SW3 PIN_A3 //PORTA RA3
#define SW4 PIN_A4 //PORTA RA4



float temo = 0.0;        //Variable de tipo flotante temo

// ************** Programa Principal ************** //
void main ()
{
//******* Variables *******//
   int mical=25;
   int mahel=27;

   set_tris_a(0xFF);
   set_tris_b(0x00);
   set_tris_c(0x00);

   setup_adc_ports(NO_ANALOGS);
   setup_adc(ADC_OFF);
   setup_spi(SPI_SS_DISABLED);
   setup_timer_0(RTCC_INTERNAL|RTCC_DIV_1);
   setup_timer_1(T1_DISABLED);
   setup_timer_2(T2_DISABLED,0,1);
   setup_oscillator(OSC_8MHZ);

   lcd_init (); // Inicializa la libreria para manejar el LCD.
   printf ( LCD_PUTC, "\f" ); // Limpia la LCD.
   lcd_gotoxy(1,1);
   printf(lcd_putc,"TEMP:");
   lcd_gotoxy(13,1);          //Acomoda cursor LCD
   lcd_putc("oC");
   lcd_gotoxy(4,2);
   printf(lcd_putc,"TC:");
   lcd_gotoxy(9,2);
   printf(lcd_putc,"-TR:");


   while ( true ) //Bucle infinito.
   {
temo = ds1820_read();
lcd_gotoxy(9,1);
printf(lcd_putc,"%3.1F",temo);
lcd_gotoxy(7,2);
printf(lcd_putc,"%d",mical);
lcd_gotoxy(13,2);
printf(lcd_putc,"%d",mahel);
delay_ms(300);

  if(input(SW1)){
mical++;}
   if(input(SW2)){
mical--;}
   if(input(SW3)){
mahel++;}
   if(input(SW4)){
mahel--;}

if(temo<mical)
output_high(RELE);
else
output_low(RELE);



if(temo>mahel)
output_high(RELE1);
else
output_low(RELE1);

   }   // Fin del loop infinito.
}

[Cesareus]

y las librerías:

1wire.c
(2.21 kB - descargado 173 veces)

ds1820.c
(0.59 kB - descargado 174 veces)

[Cesareus]

Y ESTE ES MAIN.H

#include <16F886.h>
#device adc=8

#fuses INTRC_IO,NOWDT,PUT,MCLR,NOPROTECT,NOCPD,NOBROWNOUT
#fuses NOIESO,NOFCMEN,NOWRT,NODEBUG,NOLVP
#use delay(clock=8000000)


#define LCD_ENABLE_PIN  PIN_C6
#define LCD_RS_PIN      PIN_C7
#define LCD_RW_PIN      PIN_C2
#define LCD_DATA0       PIN_B0
#define LCD_DATA1       PIN_B1
#define LCD_DATA2       PIN_B2
#define LCD_DATA3       PIN_B3
#define LCD_DATA4       PIN_B4
#define LCD_DATA5       PIN_B5
#define LCD_DATA6       PIN_B6
#define LCD_DATA7       PIN_B7

[Cesareus]

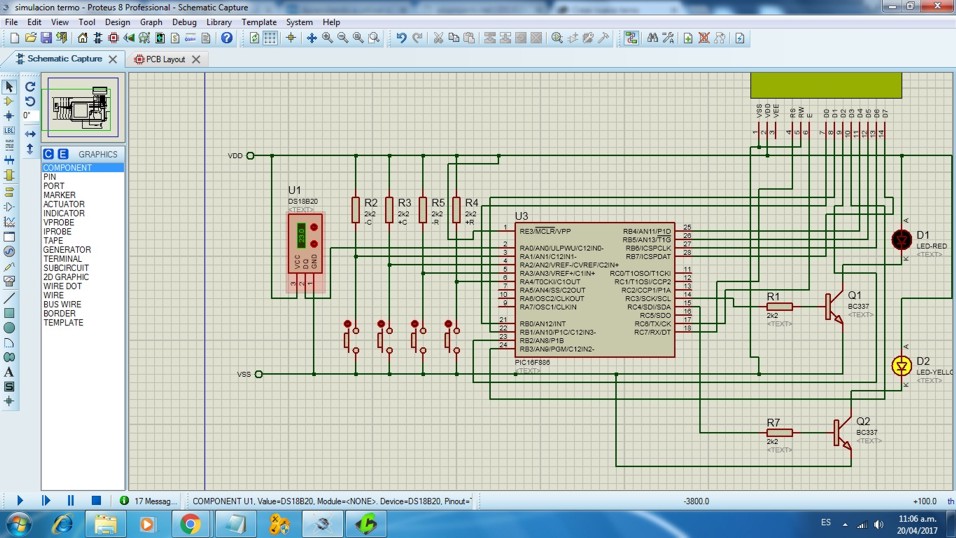

Y POR ULTIMO FOTO DE CIRCUITO.

(165.56 kB, 956x538 - visto 353 veces)

[KILLERJC]

Te falta el pull-up en la linea de datos. Porque es open-colector la salida DQ del ds1820.

[Cesareus01]

Listo. Solucionado el tema.
