Ayudame por favor con las interrupciones de b4..b7 en el PIC16F886?

[piticlini]

 Hola buena gente inteligente, ya es muy tarde y me duelen los ojos. Por mas que he buscado, preguntado no hay manera de que yo pueda hacer funcionar las interrupciones en un PIC16F886. Se que hay que convertir los pines de analogico a digitales y se que se utiliza ANSEL y ANSELH pero yo no puedo. juro que lo intente todo y nada resulto. Bueno... aqui estare, sentado a un ladito... atento! Gracias

P.D: Ah, ya se me olvidaba, dejo adjunto el proyecto para que no te me limites compadre. Un abrazo, gracias!

Este es el codigo:

Código: C

1. #include <idea.h>
2.
3. #Byte PortA= 5
4. int flag=0;
5.
6. #int_RB
7. void  RB_isr(void)
8. {
9.    bit_set(PortA,0);
10.    flag=1;
11. }
12.
13.
14.
15. void main()
16. {
17.    enable_interrupts (INT_rb) ;
18.    enable_interrupts (global) ;
19.    //ANSEL = 0; // Todos los pines de E / S se configuran como digitales
20.    //ANSELH = 0;
21.    set_tris_a (0); //Configurar el puerto A
22.    set_tris_b (0b11110000); // RB[7 - 4] son entradas
23.    port_b_pullups (true);
24.
25.    while(TRUE)
26.    {
27.       if (flag==1) {
28.          disable_interrupts (INT_TIMER0) ;
29.          clear_interrupt (INT_rb); // RBIF = 0 limpia la bandera
30.          flag=0;
31.          delay_ms(100);
32.          bit_clear (PortA,0);
33.          enable_interrupts (INT_rb) ;
34.          flag=0;
35.          delay_ms(100);
36.          bit_clear (PortA,0);
37.       }
38.    }
39.
40. }

[Pinolillo16]

Que tal PITICLINI. Casi no programo yo en C, uso mas el ensamblador pero bueno. Lo que entendi de tu codigo es que deseas habilitar las interrupciones por cambio de estado en RB.

Tienes que tener en cuenta dos cosas:

Tienes principalmente dos vectores super inportantes el primero que es el ORG 0x00 que es donde se va el micro despues del reset ó despues del encendido,  aqui es donde regularmente encuentras tu main. Y el org 0x04 que es el vector de interrupciones donde cada que existe una interrución el apuntador del micro se coloca en este bloque de codigo. Dependiendo del compilador que uses este se determina con algun nombre. Me parece que son void ISR() o algo similar.

Y tambien, tu codigo solo es un ciclo donde estas habilitando y deshabilitado las interrupciones cada 100ms.

Una interrupción solo se configura y se habilita una vez. Despues cuando entras al vector de ISR testeas los flags de acuerdo a la interrupción con la que desees trabajar.

Espero te sea de ayuda.

Saludos

[KILLERJC]

Tu problema es el compilador CCS, este compilador alienta al usuario a que no toque jamas un registro (distinto a XC8 que es directamente el registro ), y te manejes siempre con las funciones que el provee. entonces para hacer analogo los pines, lo haces con  setup_adc_ports (NO_ANALOGS), las interrupciones se habilitan al ultimo, y como ves tampoco es necesario definir PORTA.

Código: C

1. #include <idea.h>
2.
3.
4. #int_RB
5. void  RB_isr(void)
6. {
7.    output_toggle(PIN_A0);
8. }
9.
10. void main()
11. {
12.    set_tris_a (0); //Configurar el puerto A
13.    set_tris_b (0b11110000); // RB[7 - 4] son entradas
14.    port_b_pullups (true);
15.    setup_adc_ports (NO_ANALOGS);   // Lo mismo que ANSEL = ANSELH = 0
16.    enable_interrupts (INT_rb) ;
17.    enable_interrupts (global) ;
18.
19.
20.    while(TRUE)
21.    {
22.    }
23. }

Otra cosa mas... el compilador CCS por si solo modifica el TRIS a su gusto. es decir, si vos tenes output_high(PIN_B7) a pesar que vos pusiste su TRIS como entrada, el mismo compilador lo va a cambiar a salida, lo mismo si haces un input(PIN) lo cambia a entrada. Para quitar este comportamiento y que solo haga caso a tus TRIS, debes agregar las directivas de preprocesamiento:

#USE FAST_IO(A)
#USE FAST_IO(B)

Para mas informacion podes buscar el manual en PDF de CCS.

[piticlini]

Pinolillo hermano, gracias por tu guia ver el codigo de esa manera sin dudas ayuda a ubicar mejor la meta. Killer maestro que buena intervencion, me has aclarado muchisimo el camino, pero hermano aun sigo como piojo en una peluca, resulta que implemente tu consejo y nada. Incluso reemplaze mi codigo por el tuyo y nada. Ciertamente si antes pensaba que convertir los pines a digital resolveria el problema ahora ni eso. Me declaro nulo o vacio de mi cabeza jajaja.

[KILLERJC]

proba tambien poniendo los comparadores como no conectados:

Código: C

1. setup_comparator(NC_NC_NC_NC);

[piticlini]

Killer, gracias por la invaluable ayuda que me estas dando, honestamente aprecio muchisimo tu colaboracion. He intentado la posibilidad que me indicaste y no hubo un resultado diferente, tambien me he leido el datasheet del pic16f886 y aunque esta muy bien explicado ahi como implementar las interrupciones por cambio de estado en el puerto B no tengo el conocimiento y la experiencia suficientes para ponerlo en practica. De nuevo Killer gracias por tu pasiencia y tiempo.

[piticlini]

Sin lugar a dudas las noches son mas productivas que los dias y he logrado mucho. Consegui activar las interrupciones pero... pues si, siempre hay un pero. Aunque conozco cual es el flag no logro resetearlas antes de activarlas otra vez y se queda pegada la interrupcion en un ciclo sin fin.

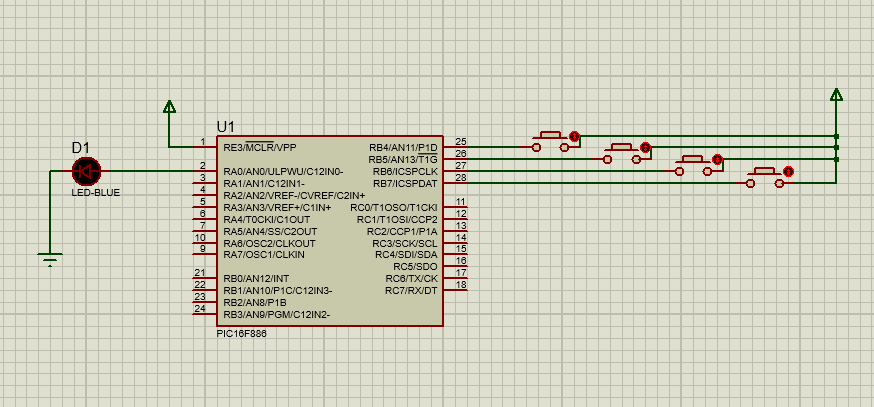

Aqui dejo el codigo y en mi primera entrada esta un zip que incluye la simulacion de proteus.
Quien me hecha una mano por favor????

Código: C

1. #include <idea.h>
2. #USE FAST_IO(A)
3. #USE FAST_IO(B)
4.
5.
6. #byte TRISB_REG = 0x86
7. #byte OPTION_REG = 0x81
8. #bit RBPU = OPTION_REG.7 // option register RBPUbit - enables pullup resistors on port B if is clear
9. #byte WPUB_REG = 0x95 // WPUB register, each bit enables the corresponding pullup resistor on port B if is set
10. #byte IOCB_REG = 0x96 //defines which pin of port B may cause an interrupt if is set and if is enabled.
11. #byte INTCON_REG = 0x8B
12. #bit RBIE = INTCON_REG.3 //RB Port Change Interrupt Enable bit. Enables port B interrupts if is set.
13. #bit RBIF = INTCON_REG.0 //RB Port Change Interrupt Flag bit. It is set if interrupt occured.
14. #bit GIE  = INTCON_REG.7 //Global Interrupt Enable interrupts are enabled if is set.
15.
16. #int_RB
17. void  RB_isr(void)
18. {
19.    output_toggle(PIN_A0);
20.    RBIE = 0;            //Interrupciones desabilitadas en el puerto B
21.    //clear_interrupt (INT_rb);
22.    //RBIE = 1;            //Interrupciones habilitadas en el puerto B
23. }
24.
25. void main()
26. {
27.    set_tris_a (0); //Configurar el puerto A
28.    setup_adc_ports( NO_ANALOGS );
29.    trisb_reg = 0b11110000;     //PB[7 - 4] son entradas
30.    RBPU = 0;                   // Pull-up resistencias habilitadas
31.    WPUB_REG = 0b11110000;      //PB[7 - 4] pullup habilitadas
32.    IOCB_REG = 0b11110000;      //PB[7 - 4] habilitadas las interrupciones
33.    INTCON_REG = 0b11110000;
34.    RBIF = 0;            //Limpiar Flag
35.    GIE = 1;
36.    RBIE = 1;            //Interrupciones habilitadas en el puerto B
37.
38.    while(TRUE)
39.    {
40.    }
41. }

[KILLERJC]

Lo raro es que CCS se encarga de limpiar el Flag por vos, no necesitas limpiarlo. Y actuando sobre todos los registros para eso pasate a XC8. Sino usa las funciones que te provee CCS
